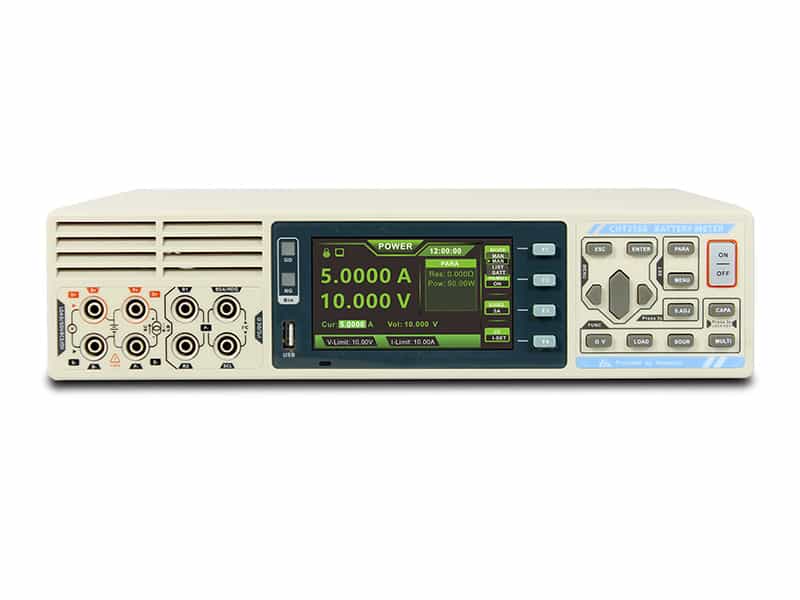

TSK3568电池综合测试仪
<
>
详细信息
概 述 (OVERVIEW)
TSK3568电池综合测试仪是一种高精度宽量程、采用高性能微处理器控制的电池综合测试仪。它采用最新电池测试技术和工业设计，外形美观，功能强大，测试快速稳定。该测试仪通过Mult模式编程测试， 可自动完成编程测试，一个工位即可以完成以前多个工位的测试，提高测试效率；一台机器即可完成电池充放电，电压交直流内阻，过充过放等常规测试。丰富的接口和通讯协议，满足自动化设备的安装需求， 经过多种严酷EMC电磁干扰实验，保证仪器能从容应对各种工业现场测试。特 性 (FEATURES)
| 充电电压 | 充电电流 | 放电电压 | 放电电流 |
| 0-20V | 0-5A | 0-30V | 0-15A |
| 交流内阻 | 电池电压 | 电池容量 | 直流内阻 |
| 0.1 mΩ~3Ω | 0~30V | 99999mAh | 0.1mΩ~1Ω |
● 集成20V/5A电源和100W/30V/15A负载和交流内阻仪全部功能
● 大屏幕液晶显示，中英文切换，内容更丰富，显示更清晰
● 既可测试电池的交流内阻，也可以测试电池的直流内阻，满足不同类型的内阻测试需求
● 拥有标准RS232接口，LAN通讯口，标准SCPI通讯协议，满足自动化测试客户的需求
● 内阻量程范围为30mΩ～3Ω，最小分别率1μΩ，最大显示31000数；电压量程范围为6V～30V，最小分别率0.1mV，最大显示60000数。电源电压量程范围0～20V，电流输出0～5A
● 负载电压量程范围为6V～30V，最小分别率0.1mV，最大显示60000数。负载电压量程范围为3A～15A。最小分别率0.1mA，最大显示30000数
规格(SPECIFICATION)
| 型 号 | TSK3568 | |
| 显 示 | 4.3英寸大屏幕液晶显示 | |
| 测试参数 | 可同时测量电源、负载、交流内阻仪全部功能 | |
|
电池内阻测试范围 |
电池电压测量范围 | 0~30V |
|
交流内阻测试范围 |
30 mΩ量程0.001 mΩ~30.000mΩ；最小分辨率0.001mΩ 300 mΩ 量程 0.01 mΩ~300.00mΩ；最小分辨率0.01 mΩ 3000 mΩ 量程 0.01 mΩ~3000.0mΩ；最小分辨率0.1 mΩ |
|
| 识别电阻测量范围 | 0.1 kΩ~999.9kΩ 最小分辨率0.1 kΩ | |
| 容量测试范围 | 0~10000mAH 最小分辨率1mAH | |
|
测试 速度 |
静态测试 | 测试所有功能：1.1~2秒 |
| 容量测试1C电流充放电 | 3-4小时 | |
|
测量精度 |
电压测量精度 | ±0.05%rdg.±6dgt |
| 电流测量精度 | ±0.3%rdg.±6dgt电流（0~2.999A）±0.3%rdg.±6dgt电流（3.000~15.000A） | |
| 交流内阻测量精度 | ±0.3%rdg.±6dgt | |
| 识别电阻测量精度 | ±0.3% | |
| 电池容量测量精度 | ±2% | |
| 内部数控电源指标 | 输出最高电压 | 20V (±0.05%rdg. ±6dgt) |
| 输出最大电流 | 5A (±0.3%rdg. ±6dgt) | |
| 纹波电压 | <100mV | |
| 负载调整率 | <1% | |
|
内部数控负载指标 |
最高电压 | 30V (±0.05%rdg. ±6dgt) |
| 最大电流 | 3A(连续) 15A（连续） (±0.5%rdg. ±6dgt) | |
| 过流测量范围 | 0~15A 最小分辨率10mA | |
| 最大功率 | 90W(连续) 100W（连续） | |
| 直流内阻测试范围 | 0~1000mΩ (±0.5%rdg. ±6dgt) | |
| 尺寸与重量 | 329mm*328mm*96mm； 2.5kg | |
| 附件 | TSK9363A、TSK9368、TSK9702、TSK9800、BD9、电源线 |
应 用 (APPLICATION)
● TSK3568电池综合测试仪可用于测试各种锂电池、镍氢电池、镍镉电池、纽扣电池、柱状电池、软包电池● 电池综合性能测试，充放电容量测试，交直流内阻测试，过冲过放测试，I2C测试等等
