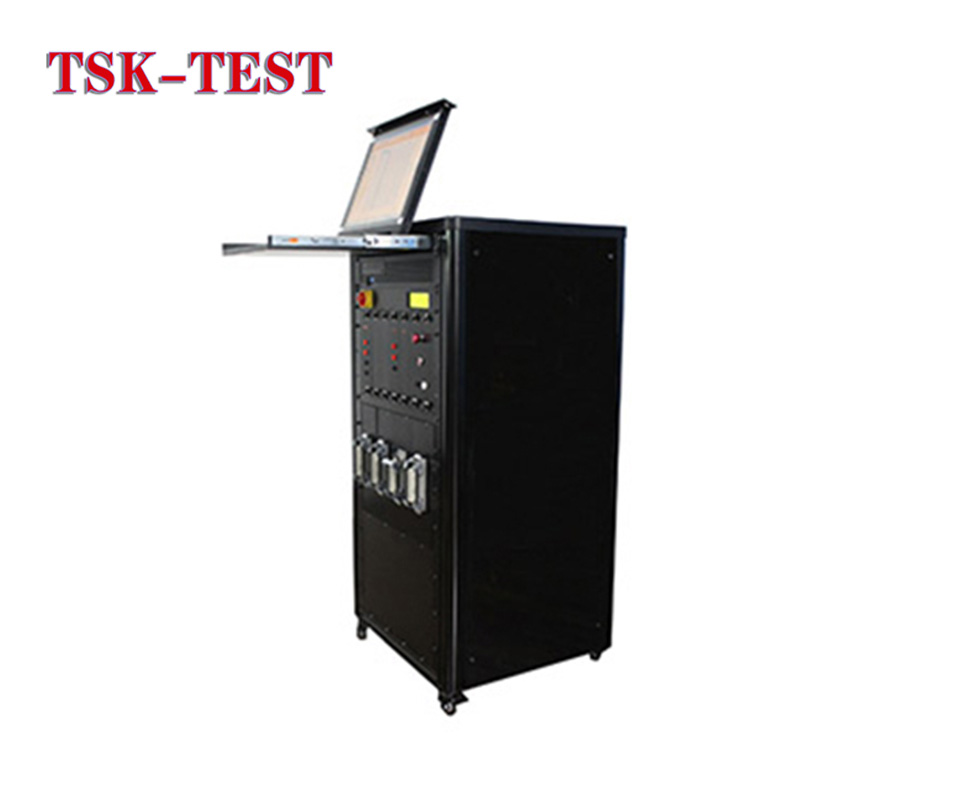

高压线束综合测试仪
高压线束综合测试仪产品特点说明：
.精密四线式量测 .导通、短路测试
.大电压导通测试 .大电流导通测试
.高电压耐压测试 .高电压绝缘测试
.完全电脑端控制 .自检功能
.万用表功能 .测试结果可生成详细的测试报告
.每个测试点名称定义 .多路信号独立控制点
.电阻、二极管、LED等元件检测
.可与MES系统对接
测试规格：
名称 | TSK2000A | TSK2000B | TSK2000C |
AC耐压 | 1.5KV | 3.6KV | 5.0KV |
DC绝缘 | 1.0KV | 1.0KV | 1.0KV |
DC耐压 | 无 | 3.6KV | 6.0KV |
大电流导通测试 | 选购 | 选购 | 选购 |
元件测试 | 选购 | 选购 | 选购 |
测试点位 | 32点、64点、128点、256点、512点可选 | ||
技术参数：
低电压测试 | 测试电压； 0.2-40VDC步进0.1V |
测试电流； max. 100ｍＡ DC | |
导通测试范围； 0.1mΩ-1kΩ | |
短路测试范围； 20kΩ-10MΩ | |
元件测试 （选购） | |
电阻； | 1mΩ-100mΩ(±2%)/ 100mΩ-1MΩ(±1%)(满量程) |
二极管； | 正向电压； ＜1.0V |
反向电压； max. 40V | |
稳压管； | 正向电压； ＜3.0V |
稳压电压； max.35V(±10%) | |
LED； | 正向电压； ＜4.0V |
反向电压； max.40V | |
备注:以上单个元件的测试可以单独与测试点相连 | |
大电流导通测试； | |
测试电压； | max.22VDC |
测试电流； | 50m A-2A |
可编程步进10m A | |
导通测试范围； | 0.5Ω-10Ω（±0.5%） |
10Ω-1kΩ（±0.5%） | |
可编程步进0.001Ω | |
测试时间 ； | 保持时间；0-60s，可编程步进100ms |
高压绝缘测试 | |
测试电压； | 40-1000VDC |
编程步进； | 10V |
测试电流； | max.2mA |
绝缘测试范围； | 500kΩ-500MΩ（±2%） |
500MΩ-2000MΩ（±5%） | |
2000MΩ-5000MΩ（±10%） | |
编程步进500kΩ | |
快速识别电压击穿 | |
高压击穿测试（绝缘强度测试） | |
电压类型； | DC |
测试电压； | 最大6KV，步进10V |
门限（泄漏）电流； | 0.1-5m A,步距0.1m A |
上升时间； | 0s-65s步进0.1s |
保持时间； | 0.5s-65s步进0.1s |
下降时间； | 0s-65s步进0.1s |
最大电流限制值Imax可编程范围0.1m A到10m A DC步进0.1m A | |
最小下冲电流限制值Limit under-shooting Imin 可编程范围0m A to 10m A DC,步进0.01m A | |
电流类型； | AC 50Hz/60Hz |
测试电压； | 50-6KVAC步进10V |
短路（泄露）电流； | max 10m A |
上升时间； | 0s-65s步进0.1s |
保持时间； | 0.5s-65s步进0.1s |
下降时间； | 0s-65s步进0.1s |
最大电流限制值Imax可编程范围0.5m A到10m A AC步进0.1m A | |
接口
Ø 以太网10BaseT 接口连接外置电脑
Ø 串口
Ø 操作保护安全电路
Ø 连接操作指示红/绿灯
Ø 管脚通道查找探针
设备使用环境要求及占地空间 | ||
电源 | 工作电压；220V AC±10%, 50HZ. | |
环境条件 | 温度要求； | 操作环境； -10°c to40°c |
存储环境； -10°c to+40°c | ||
相对湿度； | 操作环境； 30%-85%，非冷凝 | |
占地空间 | 尺寸规格 | （W×H×D）660*600*1200mm |
结构要求 | 电脑操作台和设备为一体式 | |
设备带滚轮和止动装置，便于搬运和固定 | ||
