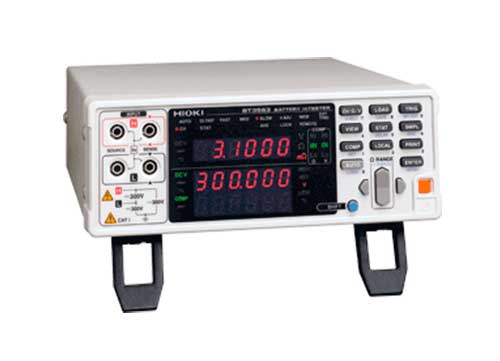

BT3562电池内阻测试仪

BT3563/BT3563-01

BT3562/BT3562-01

最大输入电压

额定输入电压：DC±300V
对地间最大额定电压：DC 300V

额定输入电压：DC±60V
对地间最大额定电压：DC 70V

电阻测量量程

3mΩ (最大显示3.1000mΩ，分辨率0.1μΩ)～3000Ω量程 (最大显示3100.0Ω，分辨率100mΩ)，7档切换
测量精度：±0.5% rdg. ±5 dgt. (30mΩ～3000Ω量程EX.FAST时加上±3 dgt.，FAST/MEDIUM时加上±2 dgt.)
±0.5% rdg. ±10 dgt. (3mΩ量程，EX.FAST时加上±30 dgt.，FAST时加上±10 dgt.,MEDIUM时加上±5 dgt.)
测量源频率：1 kHz ±0.2 Hz，测试电流：100 mA (3mΩ量程) ～10 μA (3000Ω量程)，开路端口电压： 25 V peak (3/30mΩ量程)， 7 V peak (300mΩ量程)，4V peak (3Ω ～3000Ω量程)

电压测量量程

DC 6V（分辨率10μV)～ DC 300V (分辨率1mV)，3档切换

DC 6V (分辨率10μV)～ DC 60V (分辨率 100μV)，2档切换

测量精度：±0.01%rdg. ±3dgt.（EX.FAST时加上±3dgt.，FAST/MEDIUM时加上±2dgt.）

显示

电阻31000，电压600000，LED

采样时间

EX.FAST：4ms，FAST：12ms，MEDIUM：35ms，SLOW：150ms
※显示值为最快时，根据测量项目、电压频率的不同而不同

整体测量时间

响应时间+采样时间（电阻/电压都约10ms的响应时间为参考值，根据被测物的不同而不同）

比较功能

判断：Hi/IN/Lo（电阻、电压分别判断），综合判断（PASS/FAIL，电阻判断结果和电压判断结果的AND运算），画面显示，蜂鸣，外部I/O输入（开路集电极，35V，最大DC 50mA）

模拟输出

仅BT3563-01、BT3562-01机型 电阻测量值（显示值DC 0V～3.1V）

接口

EXT I/O、RS-232C、打印机（通过RS-232C）、GP-IB（仅-01机型）

体积和重量

215W×80H×295Dmm，2.4kg

附件

电源线×1
