多通道电池内阻扫描盒
产品详情

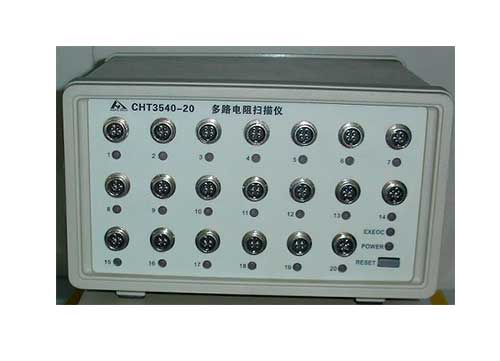

CHT3560-20多通道电池内阻测试仪
CHT3560-20多通道电池内阻测试是一款可以同时测试多路的电池内阻测试仪，可以根据客户的实际要求任意扩充，目前最多可以扩充到20通道。
CHT3563/A/B高压、高精度电池内阻测试仪系列是为了迎合电池行业发展的新需求，针对低阻化和大型化锂电池组的测试和流水线高速分选而研发的。凭借和普科技多年在电池内阻测试领域的技术优势，使得CHT3563系列的最高测试分辨率可达0.1uΩ、最大测试电压可达800V，测试周期12mS。标配RS232C和HANDLER接口，可实现自动化测量，最快测试速度可达50次/秒。
|
型号 |
CHT3563 |
CHT3563A |
CHT3563B |
|||
|
显示 |
4.3寸 TFT真彩液晶 |
|||||
|
测试参数 |
交流电阻(ESR)，直流电压(DCV) |
|||||
|
内阻 |
精度 |
0.3% |
||||
|
范围 |
0.1μΩ ～ 3kΩ |
0.1μΩ ～ 3kΩ |
0.1μΩ ～ 300Ω |
|||
|
电压 |
精度 |
0.01% |
||||
|
范围 |
10μV～60V |
10μV～300 |
100μV～800V |
|||
|
信号源 |
1kHz AC，开路电压<5V，测试电流：<100mA |
|||||
|
量程 |
七量程自动和手动 |
|||||
|
测试速度 |
50次/秒、15次/秒、3次/秒 |
|||||
|
最大读数 |
电阻 |
32,000 |
||||
|
电压 |
60,0000 |
30,0000 |
80,0000 |
|||
|
校正 |
全量程内短路清零 |
|||||
|
比较器 |
30组记录 7档分选 档计数 |
|||||
|
其它功能 |
文件、数据保存，U盘导出 |
|||||
|
触发器 |
内部触发、手动触发及外部触发 |
|||||
|
接口 |
RS-232C 接口 Handler接口（PLC接口） USB（HOST） |
|||||
|
电源 |
电压:90V-250V AC 频率:47Hz-400Hz |
|||||
|
功率（MAX） |
15VA |
|||||
|
尺寸（L*W*H） |
385mm*249mm*102mm |
|||||
|
重量 |
3kg |
|||||
