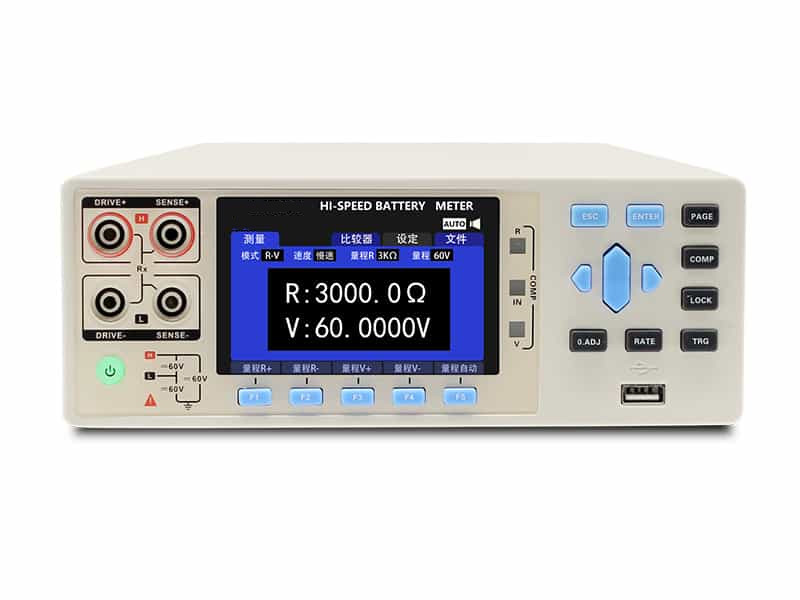

TSK3563（A/B）系列高精度电池内阻测试仪
<
>
详细信息
概 述 (OVERVIEW)
TSK3563系列是一种高精度宽量程、采用高性能微处理器控制的电池内阻测试仪。无论是趋向大型化、低阻化的锂电池，还是高电压应用增长中的电池组，面对不断发展的电池生产行业，TSK3563系列能够同时高速检查内部电阻(IR)和电池电压(OCV)。该产品分辨率高、稳定性好、测试周期短、外形精致、功能强大、接口丰富、适用于产品研发和自动化产线。特 性 (FEATURES)
● TSK3563系列与TSK3564外观与大小一样，仅测试电压不同
● 内阻最小分辨率0.1μΩ,电压最小分辨率10μV
● 最小测试周期仅需10mS
● 最高测试电压可达1000V（仅CHT3563B）
● 标配各种接口适用于自动化测试设备
● 抗干扰能力强
● 交流四端子法，高精度测低电阻
● 具有自动测试功能
● 内阻最小分辨率0.1μΩ,电压最小分辨率10μV
● 最小测试周期仅需10mS
● 最高测试电压可达1000V（仅CHT3563B）
● 标配各种接口适用于自动化测试设备
● 抗干扰能力强
● 交流四端子法，高精度测低电阻
● 具有自动测试功能
规格(SPECIFICATION)
| 型 号 | TSK3563 | TSK3563A | TSK3563B | TSK3564 | |
| 显 示 | 3.5英寸 TFT-LCD显示 | ||||
| 测试参数 | 交流电阻、直流电压 | ||||
| 内阻 | 基本精度 | 0.30% | |||
| 范 围 | 0.1μΩ ~3kΩ | ||||
| 电压 | 基本精度 | 0.01% | |||
| 范 围 | 10μV~60V | 10μV-300V | 10μV-800V | 10μV-1000V | |
| 信号源 | 测量电流频率:1kHz±0.2Hz; 开路电压:<5V；测试电流:<100mA交流电阻、直流电压 | ||||
| 量 程 | 3mΩ,30mΩ,300mΩ,3Ω,30Ω,300Ω,3kΩ; 7档全量程自动或手动测试模式 | ||||
| 测试速度 | 100次/秒,50 次/秒, 20 次/秒, 3 次/秒 | ||||
| 校 准 | 全量程内短路清零 | ||||
| 比较器 | 30组记录，4档分选，档计数 | ||||
| 其他功能 | 数据导出,储存在U盘中 | ||||
| 触发模式 | 内部触发、手动触发、外部触发、总线触发、自动触发 | ||||
| 接 口 | Handler接口 、 RS-232/485接口 、以太网接口 、U盘接口 | ||||
| 电 源 | 电压: 100VAC~256VAC; 频率: 50Hz~60Hz | ||||
| 额定功率 | 15VA | ||||
| 尺 寸 | 325mm*215mm*96.5mm | ||||
| 重 量 | 3kg | ||||
| 附 件 | TSK9363A、TSK9800、PB36头、电源线 | ||||
应 用 (APPLICATION)
用于高压电池组和电池模块检查用于各种电池高速量产检查
用于大中小型（低阻抗）元件检查和高速量产检查
用于燃料电池组检查
用于电池的研究开发测量
同时高速检查内部电阻(IR)和电池电压(OCV)
用于大中小型（低阻抗）元件检查和高速量产检查
用于燃料电池组检查
用于电池的研究开发测量
同时高速检查内部电阻(IR)和电池电压(OCV)
