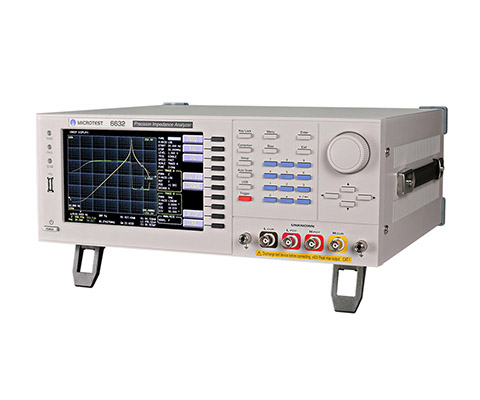

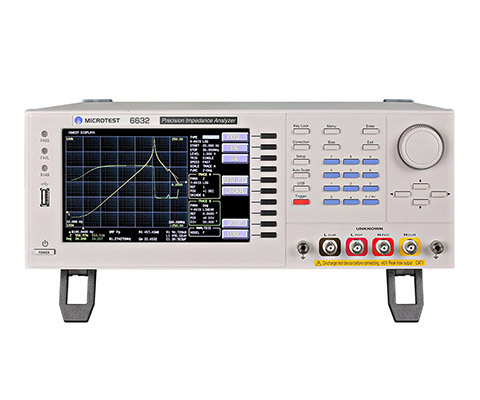

压电陶瓷电感测试仪6632
陶瓷电感测试仪6632，提供7种频率选项(10Hz 至 1/3/5/10/20/30/50MHz)，可以进行交流信号的LCR测试，测试频率和测试级别可进行连续变化的阶段测量。可在不同测试、模式条件下、进行高速地连续测试。提供输出阻抗25Ω/100Ω可切换，ALC补偿，多步测试;BIN 分类及比较器功能在自动元件生产时进行良品与不良品分类。内建直流偏置电压±12V，量测压电陶瓷材料之导纳圆绘图，提供量测电容之直流电压特性;及选购等效电路分析功能支援7种不同的参数模型(三元件、四元件)，可协助客户模拟元件的等效参数值。可搭配62XX直流偏流源测试系统。且支援RS-232、GPIB、Handler、LAN、USB Host/Device 等介面。
阻抗分析仪可搭配各式各样的测试治具与配件。例如:介电常数测试治具 FX-0000C7，仪器内建公式直接算出材料介电数值 εr'、εr"。评估 PCB 空板或陶瓷板等。使用液态介电治具 FX-000C20，用来评估电化学材料特性分析。使用导磁系数测试治具 FX-0000C8，仪器内建公式直接算各种环形磁芯或铁氧体磁芯及电磁屏蔽涂层材料的导磁系数 μr'、μr"。其内建的公式让让量测步骤变得更为简易及快速。
量测度及多功能性为种不同类型的工作和应用程式高要求的选择，使用者包括半导体、元件厂商、研发单位、进料检验、实验室、学生。
特色：
信号源频率范围：DC, 10Hz-1/3/5/10/20/30/50MHz
基本阻抗量测精度 ±0.08% ( 典型值 ±0.05%)
自动电平控制 (ALC) 功能
输出阻抗 25Ω/100Ω 可切换
提供电表模式、多步测试、图形扫图、等效电路模型分析
内建直流偏置电压 ±12V
量测压电陶瓷材料之导纳圆绘图，并提供量测电容之 C-V 曲线
超快量测速度<3ms
开路 / 短路 / 负载校正功能
电表模式下可显示四个元件参数，电感值及 DCR 值可同时显示
可同时量测和显示自动元件分类：比较器功能及 Handler 接口 BIN分类功能
并搭配多样治具，如 : 液态介电、介电治具和导磁系数量测
可搭配DC Bias直流偏流源測試系統
支援 RS-232、GPIB、Handler、LAN、USB Host/Device 等介面
适用于研发、制程、实验室等检测领域
可加购电脑连线软体
输出阻抗 25Ω/100Ω 和自动电平控制 (ALC)
输出阻抗 25Ω/100Ω 可以切换。自动电平控制 (ALC) 为工程师更量测元件。如积层陶瓷电容(MLCC)，电容值>1uF，需打开ALC 量测， 因为电容值在量测时有可能会低于真实的电容量。一般评估电容的参数值有 Cs/Cp/D/Q/ESR/DC Bias Voltage。
介电治具/液态介电
使用介电常数测试治具 FX-0000C7，6630 内建公式直接算出材料介电数值 εr'、εr"。评估 PCB 空板或陶瓷板等。使用液态介电治具 FX-000C20，用来评估电化学材料特性分析。
导磁系数
使用导磁系数测试治具 FX-0000C8，6630 内建公式直接算各种环形磁芯或铁氧体磁芯及电磁屏蔽涂层材料的导磁系数 μr'、μr"。
半导体晶圆或陶瓷积层电容评估直流偏压电压特性
实测 Y5V 型 MLCC 元件的直流偏压特性 ( 尺寸为 1206 搭载治具 FX-000C12) 在频率 100Hz 下串联电容值为 9.70uF，利用 6632 阻抗分析仪施加 DC Bias 电压 ±12V，其电容值从 9.7uF 下降至 1.46uF。
等效电路模型分析(选购)
E模型适用于量测分析谐振器，上图呈现出两个共振频率特性。一般谐振器、压电片、或传感器等元件在分析时，有别于其它元件的部份在于可能有一个以上的共振频率。例如为了使压电材料能以的振幅出力，就需要的得知谐振频率的范围。如上图所示，以此模型即可明确的分析出两个共振点间的频率。
7 种不同的模型，结合不同类型的参数 ( 电阻、电感、电容 )，目的是用三个或四个元素对阻抗与频率特性进行建模。模拟自己的等效电路参数的阻抗轨迹值，然后将其与实际测量轨迹进行比较和参考自谐振频率 (SRF)。
PCB 板绕组电感线圈
汽车电源模组中越来越多采用多层 PCB 板绕组而成电感线圈的结构，因 PCB 蚀刻制程中寄生于铜箔绕组上的寄生电容、阻值损耗，会降低整体的电感量造成共振频率 SRF 偏移，这些 PCB 不良品可能导致成品组装测试出现 NG，可利用 6632 测量 PCB 线圈板重要参数 L/Q/DCR/Rs/SRF。
RFID / NFC / 汽车无线天线评估阻抗特性
对于天线在实际运用上搭载周边的线路时，针对发射端，天线一般连接在功率放大器 (PA)，另一接收端，天线会接上 LNA，对于天线的的特性即是阻抗的匹配，达到的功率输出。
可利用 6632 阻抗分析仪等效电路模型分析，检视天线在低频阶段，如同电容特性会有高阻抗，在高频阶段如同电感性会有高阻抗，重要的分界点为共振频率，透过绘图分析功能检视寄电容与串联等效电阻对整体阻抗特性的影响程度。
压电元件/ 石英晶体分析频率特性
量测压电陶瓷材料之导纳圆绘图。分析压电元件的关键参数如:Fs/Fp/Qm/Kp (机电耦合系数 )。
规格
|
测试频率 |
6632-1/1S | 10Hz ~ 1MHz |
| 6632-3/3S | 10Hz ~ 3MHz | |
| 6632-5/5S | 10Hz ~ 5MHz | |
| 6632-10/10S | 10Hz ~ 10MHz | |
| 6632-20/20S | 10Hz ~ 20MHz | |
| 6632-30/30S | 10Hz ~ 30MHz | |
| 6632-50/50S | 10Hz ~ 50MHz | |
| * S 为选购等效模型分析功能 | ||
| 分辨率 | 100mHz, 6位元频率输入 | |
| 准确度 |
7 ppm±100mHz |
|
| 基本测量准确度 | ± 0.08% (典型值± 0.05% ) | |
|
AC 测试信号位准 |
测试信号电压范围 | 10mV - 2Vrms(100Ω), 10mV - 1Vrms(25Ω) |
| 电压分辨率 | 1mV | |
| 准确度 |
ALC ON：6％ * 设定电压 ±2mV ALC OFF：10％ * 设定电压 ±2mV |
|
| 测试信号电流范围 | 200µA - 20mArms | |
| 电流分辨率 | 10µA | |
| 准确度 |
ALC ON：6％ * 设定电流 ± 20µA ALC OFF：10％ * 设定电流 ± 20µA |
|
| DC测试信号位准 | 1V (固定) | |
| 测量时间 | <3ms | |
| 输出阻抗 | 可切换25Ω、100Ω (标称值) | |
| 测试参数 | |Z|(阻抗) Y|(导纳)、θ(相位角)、X(电抗)、R(串并联电阻)、G(电导)、B(电纳)、L(电感)、D(损耗因数)、Q(品质因数)、DCR(直流电阻) 、C(电容)、 ESR(等效串联电阻) 、ε (相对介电系数)、μr (相对导磁系数) | |
| Bias | 可搭配 DC Bias | |
| 测量模式 |
电表模式、多步测试、扫描图形分析 等效电路模型分析(S型号 选购) |
|
| 等效电路 | 串联、并联 | |
| 校正 | 开路、短路、负载 | |
| 多步列表测试 | 50组 ，每组15个测试步骤 | |
| 等效电路模型分析 (选购) | 三元件 (4 种模型)、四元件(3 种模型) | |
| 内建直流偏置电压 | -12 to +12V, 0.3% ±1.5mV, 100Hz to 30MHz | |
| BIN分类 |
9级 |
|
| 比较器 |
ABS、ΔABS、Δ%、OFF |
|
| 内建储存 | 100组LCR Meter测试设定文件 、50组多步测试设定 | |
| USB Host 储存 |
LCR Meter测试设定文件、多步测试设定文件、BMP图像、扫图画面及资料 |
|
| 介面 | RS-232、GPIB、Handler、LAN、USB Host/Device | |
| 选购 | 电脑连线软体 | |
| 等效电路模型分析，三元件 (4种模型)、四元件 (3种模型) | ||
| 电源需求 | 电压 90-264Vac | |
| 频率 47-63Hz | ||
| 低功耗：30W | ||
| 液晶萤幕 | 7吋TFT, 彩色显示 (800*480) | |
| 操作环境 | 温度：10-40℃、湿度：20-90%RH | |
| 外观尺寸(W*H*D) | 336x147x340 mm | |
| 重量 | 3.95Kg | |
参数量测范围
| |Z| | 0.000 mΩ to 9999.99 MΩ |
| R, X | ± 0.000 mΩ to 9999.99 MΩ |
| |Y| | 0.00000 μS to 999.999 kS |
| G, B | ± 0.00000 μS to 999.999 kS |
| θRAD | ± 0.00000 to 3.14159 |
| θDEG | ± 0.000° to 180.000° |
| Cs, Cp | ± 0.00000 pF to 9999.99 F |
| Ls, Lp | ± 0.00 nH to 9999.99 kH |
| D | 0.00000 to 9999.99 |
| Q | 0.00 to 9999.99 |
| Δ | ± 0.00% to 9999.99% |
| Rdc | 0.00 mΩ to 99.9999 MΩ |
|
εr&＃39; εr&＃39;&＃39; |
0 to 100000 |
|
μr&＃39; μr&＃39;&＃39; |
0 to 100000 |
应用范围
| 被动元件 | 电容器、电感器、电阻器、变压器、陶瓷谐振器、石英晶体 |
| 半导体元件 | 变容二极体之 cv 特性分析、二极体 |
| 介电质材料 | 塑胶、陶瓷、印刷电路板的电容率和损耗正切评估 |
| 导磁材料 | |
| 其他元件 | 电路板上的元件阻抗评估 |
